Wie soll die Leitungsführung erfolgen?

Antwortmöglichkeiten:
Wand/Deckenintegration
Nutzung bestehender Schächte
Abhängedecke/Abkofferung


Lüftungsrohre bzw. -kanäle können als Rundrohr, Oval- oder Flachkanal ausgeführt werden. Um Langlebigkeit und Reinigbarkeit zu gewährleisten sollte das gesamte Leitungssystem innen glattwandig, abriebfest und dicht ausgeführt werden, das Material muss mechanisch beanspruchbar und korrosionsbeständig sein, so eignen sich z.B. verzinkte Wickelfalzrohr oder flexible Kunststoffschläuche (mit innen glattwandiger Auskleidung). Es sollten keine Aluflexrohre oder Kunststoffdrahtschläuche eingesetzt werden. Um Druckverluste zu minimieren und einfache Reinigbarkeit zu gewährleisten, sollten enge Bögen (≤90°) vermieden werden. Strömungsgeschwindigkeiten von 2,5 m/s in der Hauptluftleitung und 2 m/s in den Luftleitungen sollten nicht überschritten werden um Druckverluste gering zu halten und keine Strömungsgeräusche zu generieren.
Bei der Verrohrung unterscheidet man i.d.R. zwischen einer Baum- und Sternstruktur.

Bei der Baumstruktur werden die Luftleitungen zu den Wohnungen oder Räumen von der Hauptluftleitung abgezweigt. Zwischen den einzelnen Räumen und Wohnungen werden Telefonieschalldämpfer eingesetzt, um die Schallentwicklung durch Strömungsrauschen und den Schallübertrag zwischen den Räumen zu dämpfen. Die wesentlichen Vorteile der Baumverrohrung sind die kurzen Leitungslängen.

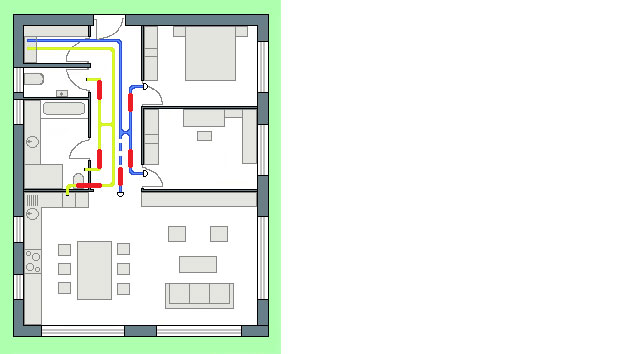

Abbildung: Beispiel für eine Leitungsführung in Baumstruktur

Bei der Sternstruktur werden die Luftleitungen ausgehend von einem zentralen Verteiler zu den Räumen geführt. Dabei sollte sich der Verteiler idealerweise in der Mitte des Grundrisses befinden. Die Vorteile der Sternverrohrung sind geringere Rohrquerschnitte, vereinfachte Einregulierung, einfache Reinigung und dass keine Telefonieschalldämpfer erforderlich sind, da die Verteilerbox die Dämpferfunktion (schallabsorbierende Auskleidung) übernehmen kann.

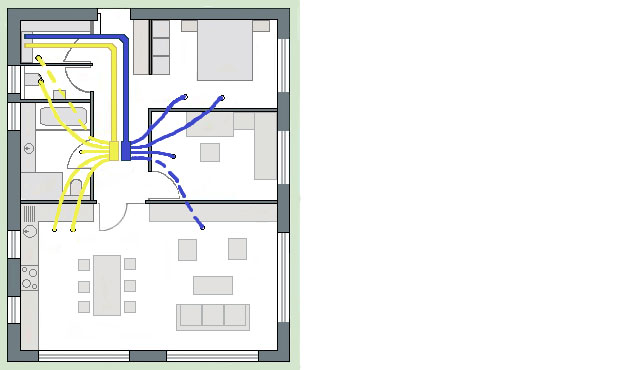

Abbildung: Beispiel für eine Leitungsführung in Sternstruktur

Die Wahl des Systems sollte je nach Grundriss und gewünschter Leitungsführung getroffen werden. Können die Luftleitungen in der Betondecke eingebracht werden (bei Neu- bzw. Anbau), so kommt wegen der kleineren Rohrquerschnitte bevorzugt die Sternverrohrung mit flexiblen Luftschläuchen in Frage. Bei Sanierungen oder Leitungsführungen in der Vorsatzschale/abgehängten Decke, kommt meistens die Baumstruktur zur Anwendung. In manchen Fällen, wie z.B. bei Aufteilungen der einzelnen Stockwerke, können beide Systeme auch kombiniert werden. Entweder werden die einzelnen Stockwerke mit Abzweigern ausgestattet, die Verteilung innerhalb des Stockwerkes jedoch mit Sternsystem, oder die Zuluft wird als Stern- und die Abluft als Baumverrohrung ausgeführt.
