FENSTER DETAIL A: zuerst Fensteraustausch mit Hilfe eines Blindstocks, dann Außenwanddämmung (Fenster wird versetzt)
Beteiligte Gewerke: Fensterbauer, Maler, Spengler, Trockenbaumonteur
Bestand:
- Das Fenster entspricht nicht den Anforderungen einer luft-, wind- und schlagregendichten Ausführung
Vorarbeiten:
- Bestehendes Fenster entfernen; Anschlussfuge reinigen; Innenfensterbank bleibt erhalten
Fensteraustausch

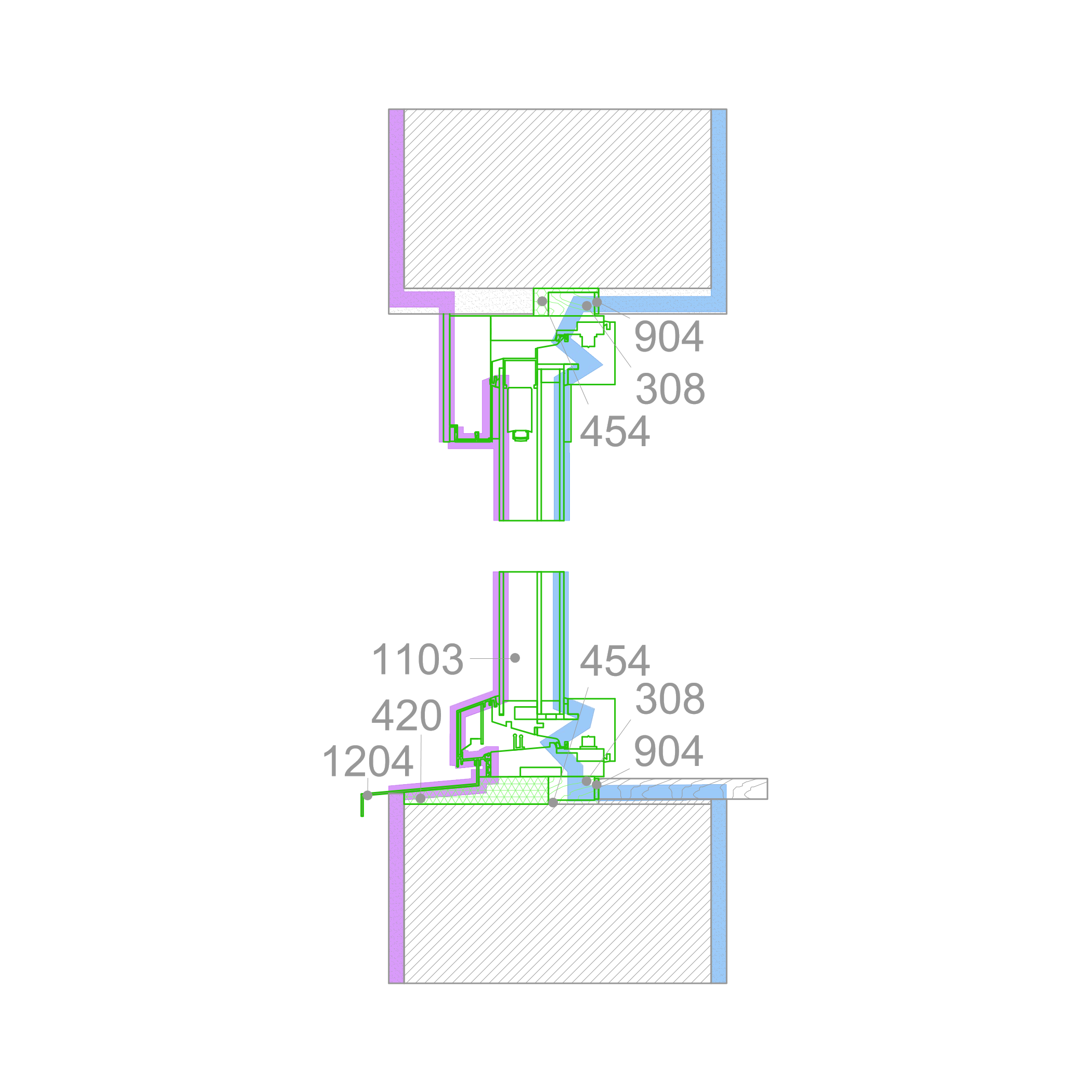

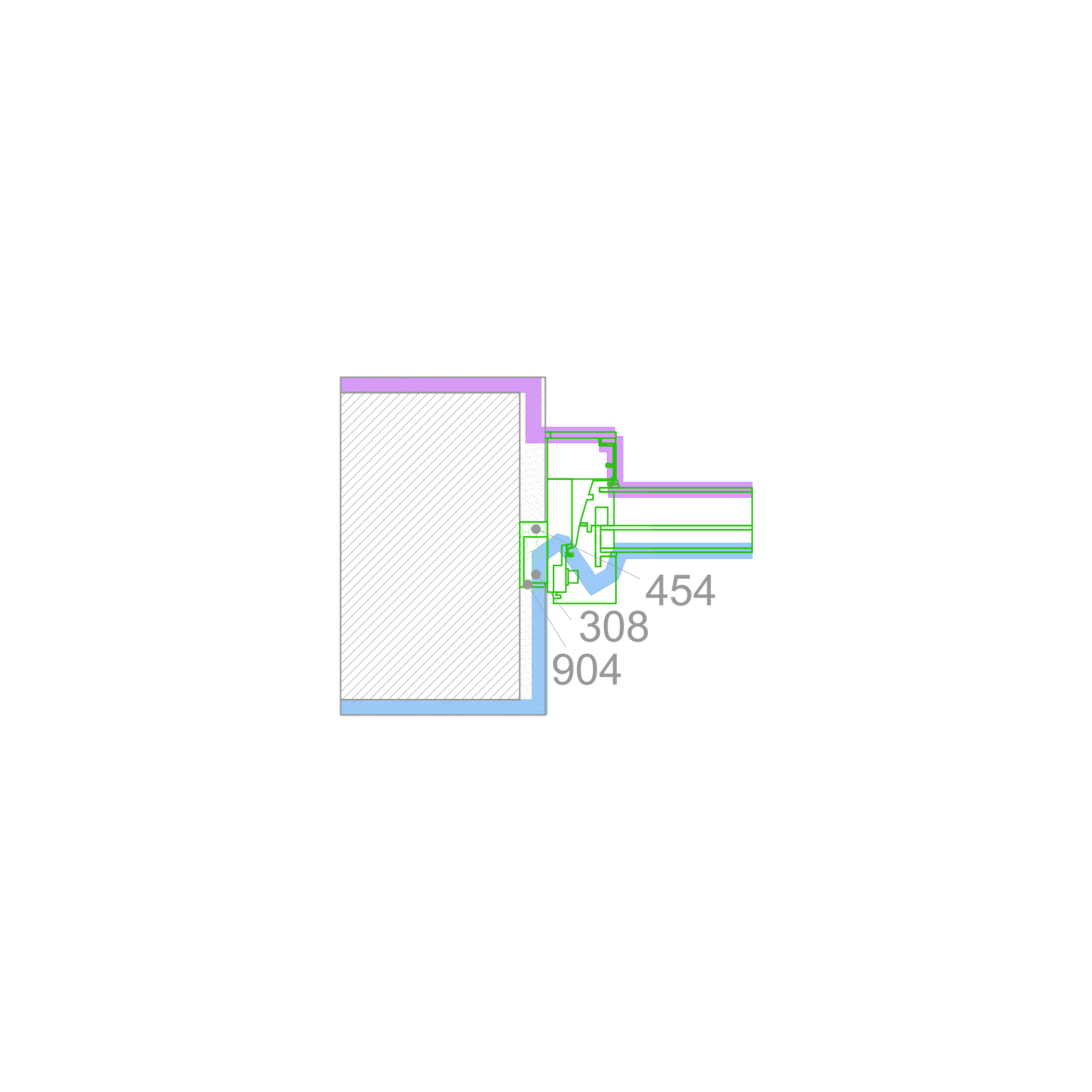

1. Schritt: Fenstertausch:
- Blindstock mit Dichtband abdichten und im Mauerwerk verschrauben
- Fensterstock verschrauben; Hohlräume ausschäumen; Dämmkeil an der äußeren Seite anbringen
- Fensterstock luftdicht und schlagregendicht an den Innenputz anschließen: Dichtband zwischen Blindstock und Fensterstock anbringen; Anschlussfugen zwischen Fensterstock und Innenwand abdichten (Klebeband)
- Fensterstock winddicht an den Außenputz anschließen: Klebeband vom Außenputz zum Blindrahmen verkleben
- Außenputz wiederherstellen; äußere Fensterbank einbauen
- 1004 GK-Platte
- 1103 Fenster
- 1204 Regenschutzverblechung
- 308 Blindstock
- 420 Dämmkeil
- 422 Dämmung Außenwand
- 454 PUR-Schaum
- 607 Innere Fensterbank
- 904 Abdichtung luftdicht
- 914 vorkomprimiertes Dichtband
Aufbringen WDVS und Versetzen des Fensters

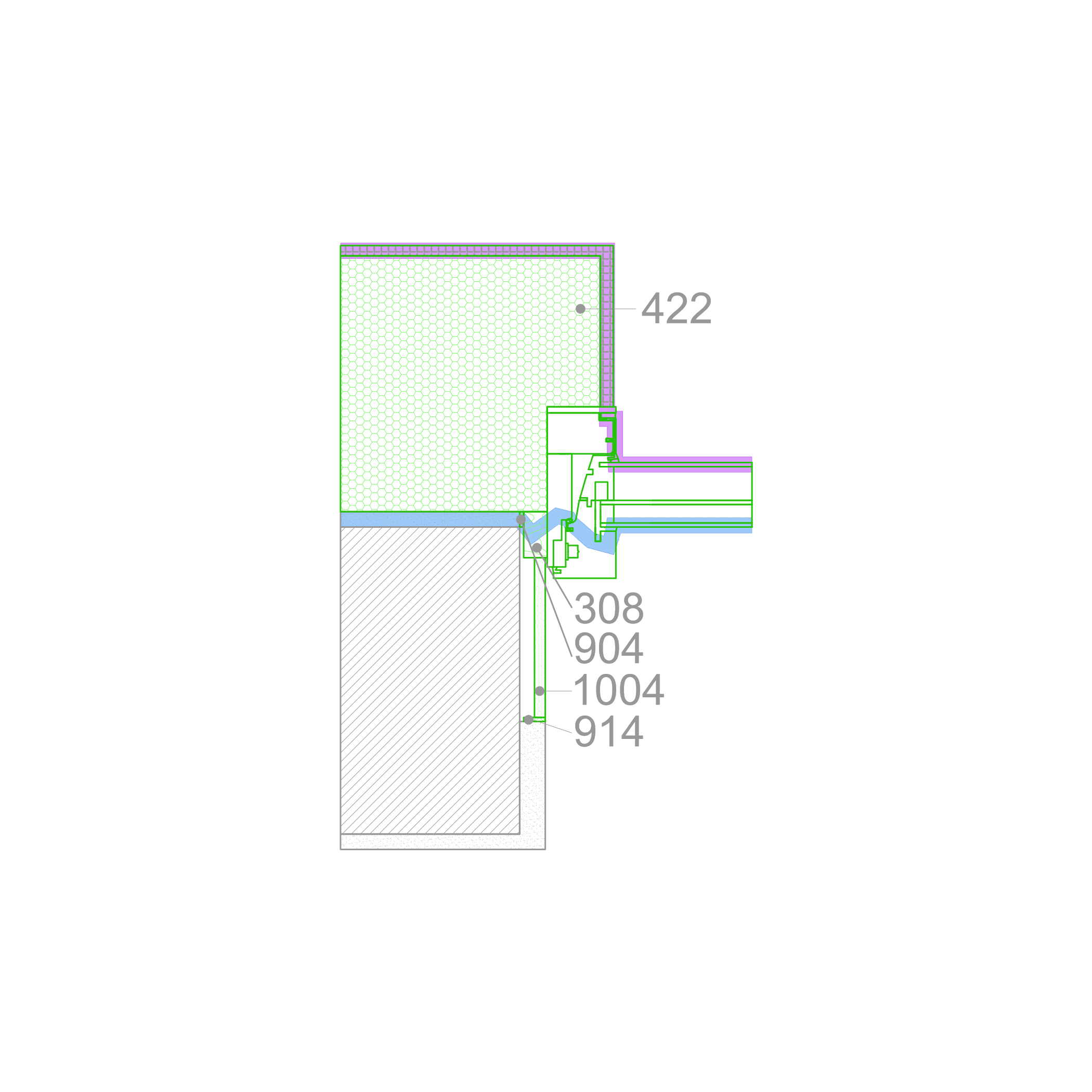

2. Schritt: Aufbringen WDVS und Versetzen des Fensters:
- Fenster ausbauen, Blindstock außenbündig mit dem Mauerwerk versetzen, mit Dichtband abdichten und im Mauerwerk verschrauben.
- Fensterstock verschrauben; Hohlräume ausschäumen
- Außendämmung anbringen; Fensterrahmen überdämmen
- Fensterstock luftdicht an den alten Innenputz anschließen (wie Schritt 1)
- Fensterstock winddicht anschließen; Außenputz auftragen (wie Schritt 1)
- Neue äußere und innere Fensterbank einbauen
- 1004 GK-Platte
- 1103 Fenster
- 1204 Regenschutzverblechung
- 308 Blindstock
- 420 Dämmkeil
- 422 Dämmung Außenwand
- 454 PUR-Schaum
- 607 Innere Fensterbank
- 904 Abdichtung luftdicht
- 914 vorkomprimiertes Dichtband
Verglasung
Materialien
Die Fenster können aus Holz, Aluminium und Kunststoff oder Kombinationen aus diesen Materialien sein. Je schmäler der Rahmen ist, desto energetisch besser ist das Fenster. Die Gründe dafür sind, dass der Rahmen einen schlechteren U-Wert als die Verglasung hat und dass die solaren Gewinne vom Glasanteil abhängen. Im Regelfall ist die Verglasung mit einer 3fach-Wärmeschutz-Verglasung vorgesehen. Um das Wärmeverhalten zu verbessern, werden Beschichtungen der Scheiben und spezielle Gasfüllungen der Scheibenzwischenräume verwendet. In jedem Fall ist auf einen möglichst geringen U-Wert zu achten.
Bezüglich des Dämmstoffes, neben das Wärmedämmverbundsystem mit expandiertes oder extrudiertes Polystyrol (EPS o. XPS), kann eine hinterlüftete Fassade ausgeführt werden, mit Mineralwolle o. Zellulose.
Für den Blindstock gibt es verschiedene Möglichkeiten. Neben hochfesten Dämmstoffen, wie z.B. XPS oder Compacfoam, ist es auch möglich Kanthölzer aus verleimtem Holz als Rahmen einzusetzen. Der Holzrahmen wird außen am Mauerwerk verdübelt und eventuell mit Winkeln verstärkt.
Statik
Je nach Fenstergröße reicht eine Lagerung auf Holzklötzen im Eckbereich, bei größeren Fenstern ist eine durchgehende Lagerung unterhalb des Fensters notwendig. Eine Verdübelung mittels Winkeln, welche an Fensterrahmen und Fassade befestigt werden, ist für eine zusätzliche Lastabtragung der Druck bzw. Soglasten durch Wind sinnvoll.
Bauphysik
Die Anforderungen bezüglich Feuchte-, Wärme-, Schall- und Brandschutz müssen erfüllt werden, eine wärmebrückenarme Ausführung ist notwendig.
Die luftdichte Ebene ist innenseitig zu garantieren. Für die Außenwände erfüllt der Innenputz im Regelfall diese Aufgabe. Alternativ können luftdichte Bahnen aus Kunststoff oder Bitumen sowie Platten, wie zum Beispiel, Gipskarton benutzt werden. Beim Fensteraustausch muss ein lufdichter Anschluss an den Innenputz garantiert werden, zum Beispiel mit vlieskaschierten Klebebändern, Dichtbändern oder Dichtfolien.
Außenseitig wird eine Dichtfolie zwischen Außenwanddämmung und Putz angebracht (diffusionsoffen) und ebenfalls am Fensterrahmen, unterhalb des Außenfensterbrettes, verklebt. Zudem muss der Rahmen im Sturz- und Laibungbereich mit der Dämmung überdeckt werden.
Literatur
Manuel Moravec (2017) – Systematisierter Detailkatalog für schrittweise Sanierung von Einfamilienhäusern – Masterarbeit – Innsbruck
VOR- UND NACHTEILE DER LÖSUNG
Vorteile:
- Blindstock hilft für präzisen Anschlag in beiden Schritten
- Positionierung Fenster schlagregendicht
- Endzustand wärmetechnisch optimal
Nachteile:
- Erhöhter Arbeitsaufwand und zusätzliche Kosten
- Im Zwischenzustand Positionierung Fenster nicht ideal wegen Energieverlust und Bauphysik
