27 OGD mit AW

Beteiligte Gewerke: Gerüstbauer, Maler, Maurer, Schreiner, Spengler, Trockenbaumonteur
(Abb. 1: Bestand)

Bestand

  • Der Dachraum soll nicht in die wärmedämmende Hülle integriert werden
  • Die Dachdeckung ist noch vollständig intakt
  • Die winddichte und die wasserführende Ebene ist voll funktionstüchtig

Vorarbeiten

  • Freilegung der Fußpfetten und des Ortgangbereichs und Prüfung des ordnungsgemäßen Anschluß der winddichten Ebene
01

Dämmung OGD
Dämmebene:
Oberseite

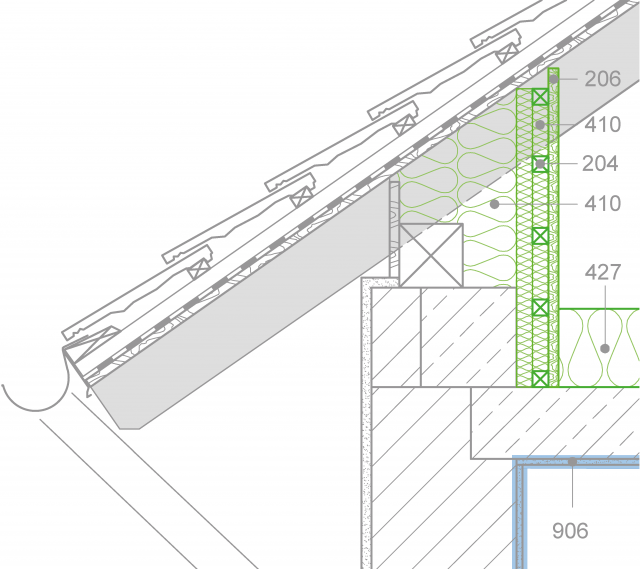

1. Dämmung OGD

  • Vollständige Ausdämmung des Ortgangbereichs über der Mauerkrone.
  • Montage der Unterkonstruktion und der vertikalen Dämmung des Mauerwerks
  • Anbringen der Innenverkleidung zum Schutz der Dämmebene vor mechanischer Beschädigung
  • Begleitdämmung der Giebelwände
  • Dämmung der obersten Geschossdecke
Legende
  • 1006 WDVS-Außenputz
  • 204 Unterkonstruktion
  • 206 Holzschalung
  • 410 Weiche Dämmung
  • 425 Dämmung Außenwand mit WDVS
  • 427 Dämmung OGD
  • 906 luftdichte Ebene
  • 909 oberer Anschluss Dämmung
02

Dämmung Außenwand
Dämmebene:
Außenseite

2. Dämmung Außenwand

  • Dämmung der Außenwand mit einem Wärmedämmverbundsystem (WDVS)
  • Montage neuer Regenfallrohre
Legende
  • 1006 WDVS-Außenputz
  • 204 Unterkonstruktion
  • 206 Holzschalung
  • 410 Weiche Dämmung
  • 425 Dämmung Außenwand mit WDVS
  • 427 Dämmung OGD
  • 906 luftdichte Ebene
  • 909 oberer Anschluss Dämmung

OGD

mögliche Dämmstärken:

typisch
16 – 24 cm
zukunftsweisend
24 – 40 cm

Außenwand

mögliche Dämmstärken:

typisch
16 – 20 cm
zukunftsweisend
20 – 30 cm

Materialien

Bei der Dämmung des Ortgangbereichs kommen weichere Dämmstoffmatten für eine flexible Einpassung in die Zwischenräume zum Einsatz, wie z.B. Mineralwolle (MW) oder Holzweichfaser (WF).
Bei der Dämmung der obersten Geschossdecke werden meist druckfestere Dämmstoffplatten verwendet, wie z.B. Holzfaserdämmplatten oder Polyurethan-Hartschaum (PUR), welche je nach Ausführung bereits mit einem begehbaren Belag ausgestattet sind. Falls der Dachraum hingegen nicht genutzt werden soll, können auch weiche Dämmstoffmatten (MW, WF) oder z.B. Celluloseflocken verwendet werden.


Statik

Soll die Geschossdecke begehbar sein, ist ein druckfester Dämmstoff zu wählen.

Je nach gewähltem System und den ermittelten Windlasten kann eine Verdübelung des WDVS im Mauerwerk erforderlich sein.


Bauphysik

Die luftdichte Ebene der obersten Geschossdecke, bei Stahlbetondecken ist dies i.d.R der Innenputz des darunterliegenden Raumes, muss für diese Maßnahme vollständig intakt sein. Insbesondere bei Holzbalkendecken ist dies im Vorfeld kritisch zu prüfen.


Baurecht

Bei der Auswahl und Montage des WDVS sind die örtlichen Bestimmungen einzuhalten.


Schnittstellengewerke

Bauwerksabdichter, Elektriker, Fensterbauer, Zimmerer
