Hydraulische Schaltung prüfen / anpassen

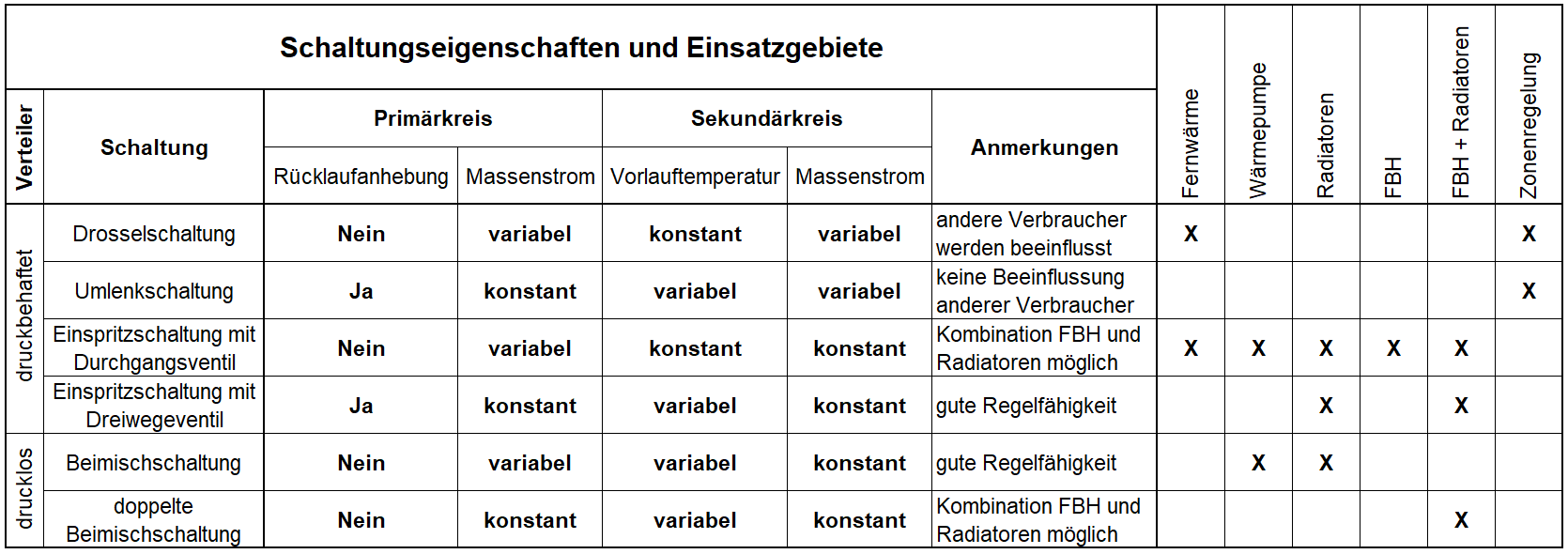

In der untenstehenden Tabelle, sind die wesentlichen Eigenschaften und Einsatzmöglichkeiten der gängigsten hydraulischen Schaltungen angeführt.
In Abhängigkeit des Wärmeerzeugers und des Wärmeabgabesystems ist eine geeignete hydraulische Schaltung zu wählen um einen optimalen Betrieb sicherzustellen, um z.B. bei einem Fernwärmeanschluss einer zu hohen Rücklauftemperatur entgegenzuwirken.
Übersicht Schaltungen:
1. Drosselschaltung
2. Umlenkschaltung
3. Einspritzschaltung mit Durchgangsventil
4. Einspritzschaltung mit 3-Wegeventil
5. Beimischschaltung
6. Doppelte Beimischschaltung
